Głębokość przyłącza wodociągowego do domu – jak uniknąć kosztownych błędów przy montażu?

Odpowiednie zaplanowanie wykopów pod instalacje zewnętrzne to fundament bezawaryjnego funkcjonowania sieci wodociągowej przez dziesięciolecia. Zrozumiałem podczas moich kilkunastu lat pracy w branży instalacyjnej, że popełnienie błędu na etapie projektowania głębokości rury zazwyczaj skutkuje koniecznością kosztownego odkopania całego przyłącza w trakcie pierwszej mroźnej zimy.

W Polsce przyjmuje się, że głębokość przemarzania gruntu waha się od 0,8 m do 1,4 m, zależnie od regionu kraju. Instalatorzy muszą bezwzględnie przestrzegać tych parametrów, aby uniknąć zamarznięcia wody w rurach, co skutkuje ich rozsadzeniem i całkowitym unieruchomieniem systemu zasilania budynku.

Najważniejsze wnioski

• Główne ryzyko wynika z niezastosowania się do lokalnych map przemarzania gruntu, które określają bezpieczną głębokość posadowienia rur.
• Standardowa głębokość montażu przyłącza wodociągowego to zazwyczaj minimum 1,2 metra poniżej poziomu terenu.
• Zastosowanie rur typu PE o średnicy 32 mm lub 40 mm jest standardem w budownictwie jednorodzinnym, zapewniając odpowiedni przepływ wody.
• Nieodpowiednie zagęszczenie podsypki piaskowej wokół rury prowadzi do jej osiadania i późniejszego rozszczelnienia na połączeniach.
• Wykorzystanie taśmy ostrzegawczej z wkładką stalową pozwala na łatwą lokalizację rurociągu w przyszłości przy użyciu detektorów metalu.
• Kontrola jakości wykonania musi odbyć się przed zasypaniem wykopu, co pozwala na sprawdzenie szczelności wszystkich złączy pod ciśnieniem roboczym.

Dlaczego głębokość posadowienia rury jest tak ważna dla instalacji wodnej?

Odpowiedź na pytanie, dlaczego głębokość przyłącza wodociągowego do domu musi być ściśle kontrolowana, tkwi w zjawisku fizycznym, jakim jest rozszerzalność objętościowa zamarzającej wody. Lód zajmuje o około 9% większą objętość niż woda w stanie ciekłym, co przy zamkniętej przestrzeni rury generuje ogromne ciśnienie wewnętrzne.

Zlekceważenie warstwy ochronnej gruntu skutkuje zniszczeniem instalacji już przy pierwszych przymrozkach, jeśli rura nie jest chroniona w odpowiedni sposób. Z mojego doświadczenia wynika, że naprawa uszkodzonego przyłącza pod podjazdem lub fundamentem potrafi kosztować trzy razy więcej niż prawidłowy montaż wykonany zgodnie ze sztuką na etapie budowy.

Zależność między gruntem a temperaturą

Temperatura gleby na głębokości poniżej jednego metra pozostaje względnie stabilna przez cały rok, co wykorzystują inżynierowie do ochrony systemów przesyłowych przed ekstremalnym mrozem. W momencie, gdy rura znajduje się zbyt płytko, jej temperatura szybko spada w ślad za temperaturą powietrza zewnętrznego, co przy braku przepływu wody prowadzi do szybkiego zamrożenia cieczy wewnątrz przewodu.

Strefy przemarzania gruntu, określane w normach technicznych, wyznaczają minimalne bezpieczne odległości dla infrastruktury podziemnej. Poniżej przedstawiam zestawienie przybliżonych stref przemarzania w Polsce:

• Strefa I: 0,8 m – rejony zachodnie kraju.
• Strefa II: 1,0 m – pas centralny i południowy.
• Strefa III: 1,2 m – tereny wschodnie i podgórskie.
• Strefa IV: 1,4 m – rejony górskie o największej amplitudzie temperatur.

Wpływ materiału rury na trwałość przyłącza

Wybór odpowiedniego tworzywa jest równie istotny co głębokość, na jakiej zostanie położona instalacja, ponieważ różne materiały wykazują odmienną odporność na nacisk gruntu. Obecnie stosowane rury z polietylenu wysokiej gęstości, znane jako rury PE, charakteryzują się dużą elastycznością i odpornością na korozję chemiczną, co czyni je głównym wyborem dla nowoczesnych przyłączy.

Musisz jednak pamiętać, że każda rura, nawet wykonana z wysokiej jakości tworzywa, wymaga właściwego podłoża, które nie będzie powodować punktowych naprężeń na jej ściankach. Prawidłowa instalacja zakłada wykonanie 10-centymetrowej warstwy podsypki piaskowej pod rurą oraz obsypki o tej samej grubości nad nią, co chroni przewód przed kamieniami i osiadaniem gruntu.

Jakie są techniczne wymogi dla budowy przyłącza wodociągowego?

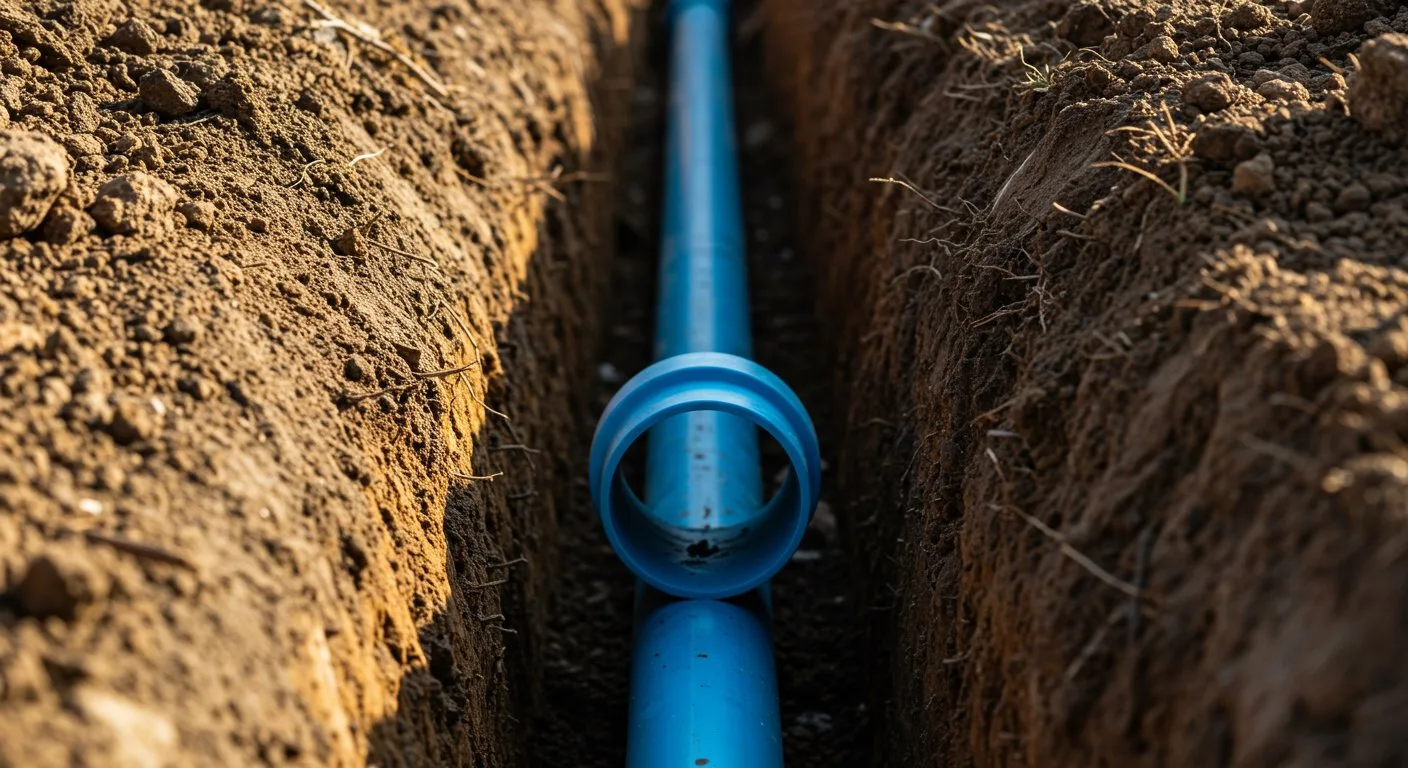

Niebieska rura wodociągowa spoczywa na dnie starannie przygotowanego wykopu, gotowa do połączenia z instalacją doprowadzoną do budynku.

Techniczne wymogi dla budowy przyłącza wodociągowego określają dokładnie, jak przygotować wykop oraz w jaki sposób połączyć poszczególne elementy instalacji, aby spełniały wymogi operatora sieci. Zrozumienie kwestii, że każda gmina posiada swoje indywidualne warunki techniczne, to pierwszy krok do uniknięcia problemów z odbiorem końcowym przyłącza przez zakład wodociągowy.

Przed rozpoczęciem prac musisz uzyskać projekt przyłącza oraz uzgodnić go z dostawcą wody, co pozwoli na legalne wpięcie się do miejskiej lub wiejskiej magistrali. Zazwyczaj wymaga to wykonania nawiertki do głównej rury, co ze względów technicznych powinno być przeprowadzone przez certyfikowanego instalatora posiadającego odpowiednie uprawnienia.

Przygotowanie wykopu i obsypki

Prawidłowy wykop musi być wykonany zgodnie z nachyleniem w stronę głównej magistrali lub budynku, co ma na celu ułatwienie ewentualnego odwodnienia układu w sytuacjach awaryjnych. Szerokość wykopu powinna być tak dobrana, aby pozwalała na swobodne operowanie narzędziami przy zgrzewaniu lub skręcaniu złączy, co wynosi w praktyce minimum 60-80 centymetrów.

Pamiętaj o tym, że dno wykopu musi być wyrównane i pozbawione ostrych przedmiotów, które mogłyby trwale uszkodzić płaszcz rury polietylenowej. W sytuacji występowania gruntów nienośnych lub nawodnionych, konieczne jest zastosowanie dodatkowej stabilizacji dna, aby zapobiec późniejszemu osiadaniu rurociągu, co jest główną przyczyną nieszczelności w miejscu wpięcia.

Bezpieczeństwo instalacji wodociągowej

Bezpieczeństwo eksploatacji instalacji wodociągowej zapewnia przede wszystkim zastosowanie materiałów posiadających atesty higieniczne dopuszczające do kontaktu z wodą pitną. Każda złączka, trójnik czy zawór, który znajdzie się pod ziemią, musi spełniać surowe normy wytrzymałościowe na ciśnienie nominalne, zazwyczaj PN10 lub PN16.

Zalecam zwrócenie uwagi na sposób prowadzenia trasy przyłącza, unikając miejsc, w których w przyszłości planowane jest budowanie ciężkich obiektów typu altany czy podjazdy o dużym nacisku osiowym. Jeżeli trasa przyłącza musi przebiegać pod ciągiem komunikacyjnym, konieczne jest zastosowanie rury osłonowej, która przejmie naciski gruntu i ochroni rurę wodociągową przed zmiażdżeniem.

Czy można uniknąć kosztownych błędów przy montażu instalacji?

Unikanie kosztownych błędów przy montażu instalacji wymaga dokładnego trzymania się założeń projektowych oraz przeprowadzania próby szczelności przed ostatecznym zasypaniem wykopu ziemią. Większość awarii powstaje nie z winy materiałów, lecz z powodu niedbałego wykonania połączeń, które po zasypaniu stają się niemożliwe do szybkiej weryfikacji.

Jednym z najczęstszych problemów jest zbyt szybkie zasypywanie rurociągu ziemią wydobytą z wykopu, która zawiera kamienie mogące przetrzeć ścianki rury przy osiadaniu gruntu. Zastosowanie piasku płukanego do obsypki jest wymogiem, którego nie można pomijać, jeśli chcesz spać spokojnie przez kolejne dwadzieścia lat.

Kontrola szczelności systemu

Przeprowadzenie próby ciśnieniowej po wykonaniu złączy, ale jeszcze przed zakopaniem instalacji, to najważniejszy krok w procesie montażu przyłącza. Standardowo instalację poddaje się ciśnieniu próbnemu wynoszącemu 1,5-krotność ciśnienia roboczego przez okres minimum jednej godziny, aby wykluczyć jakiekolwiek wycieki w ukrytych miejscach.

Podczas testu musisz dokładnie sprawdzić każde łączenie, używając do tego celu przyrządu manometrycznego, który pokaże nawet minimalny spadek ciśnienia. Każda anomalia w odczycie ciśnienia oznacza konieczność natychmiastowej poprawy połączenia, ponieważ po zasypaniu wykopu, lokalizacja wycieku stanie się niezwykle trudna i kosztowna.

Dokumentacja przyłącza wodociągowego

Prowadzenie dokładnej dokumentacji powykonawczej przyłącza wodociągowego pozwoli Ci zaoszczędzić czas i nerwy podczas planowania wszelkich prac ogrodowych czy rozbudowy infrastruktury na działce. Wykonaj szczegółowy szkic z wymiarowaniem trasy rurociągu w odniesieniu do stałych punktów terenowych, takich jak narożniki domu czy granice działki.

Udokumentowanie głębokości na różnych odcinkach trasy również ma duże znaczenie w sytuacjach, gdy teren podlega przekształceniom lub niwelacji. Pamiętaj o umieszczeniu taśmy ostrzegawczej w kolorze niebieskim na głębokości około 40-50 centymetrów poniżej poziomu terenu, co będzie czytelnym sygnałem dla każdej osoby wykonującej prace ziemne w przyszłości.

Jakie są standardowe materiały i parametry instalacji?

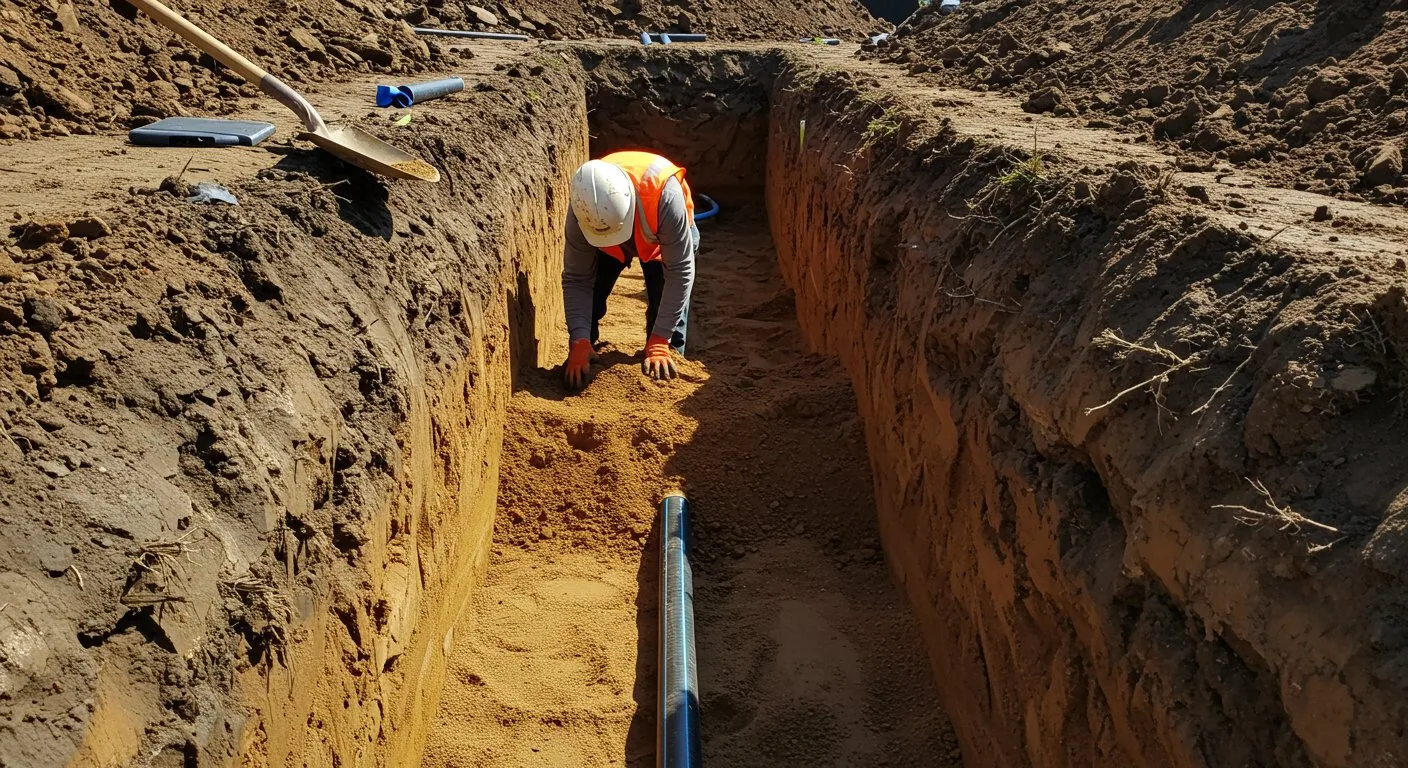

Warstwa piasku na dnie wykopu tworzy stabilne i bezpieczne podłoże dla rury wodociągowej, chroniąc ją przed uszkodzeniami mechanicznymi.

Standardowe parametry instalacji wodociągowych opierają się na wykorzystaniu rur PE o średnicy 32 mm, które w zupełności wystarczają do zasilenia standardowego domu jednorodzinnego w wodę o wymaganym ciśnieniu. Warto wiedzieć, że dobór średnicy zależy od przewidywanego zapotrzebowania na wodę, liczby punktów poboru oraz odległości od głównej sieci wodociągowej, co powinien określić projektant w dokumentacji.

Poniżej przedstawiam tabelę prezentującą standardowe średnice rur w zależności od ich przeznaczenia:

Wybór właściwego typu polietylenu

Wybierając rury do swojego przyłącza, powinieneś decydować się na materiały typu PE 100 RC, które charakteryzują się zwiększoną odpornością na punktowe obciążenia i propagację pęknięć. Oznaczenie RC (Resistant to Crack) oznacza, że rura jest odporna na naprężenia powstające nawet przy zasypaniu wykopu gruntem rodzimym zawierającym ostre frakcje.

Rury te pozwalają na bezpieczne układanie bez konieczności stosowania bardzo kosztownej podsypki piaskowej na całej długości, jednak mimo to, stosowanie piasku nadal pozostaje najlepszą praktyką inżynierską. Upewnij się, że kupujesz rury z certyfikatem zgodności, co jest potwierdzeniem, że produkt spełnia wszystkie wymagania techniczne dla systemów przesyłu wody pitnej.

Armatura wodociągowa podziemna

Dobór zaworów oraz kształtek montowanych w ziemi musi uwzględniać ich trwałość, ponieważ po zakopaniu nie będziesz miał możliwości ich serwisowania. Zastosowanie dobrej jakości zaworów z kuli mosiężnej lub nierdzewnej, obsługiwanych za pomocą teleskopowej obudowy wyciągniętej na poziom terenu, pozwala na szybkie odcięcie wody bez potrzeby kopania.

Wszystkie połączenia powinny być wykonane z zachowaniem wysokiej precyzji, co w przypadku rur PE najczęściej oznacza stosowanie zgrzewania doczołowego lub elektrooporowego, które tworzy jednorodne, szczelne połączenie. Unikaj stosowania dużej liczby złączy skręcanych mechanicznie pod ziemią, ponieważ każde z nich stanowi potencjalne miejsce wystąpienia wycieku w przyszłości.

Jakie wyzwania wiążą się z głębokością przyłącza na trudnych gruntach?

Wyzwania, przed jakimi stoisz podczas prowadzenia wykopów w trudnych warunkach gruntowych, wynikają głównie z niestabilności gleby oraz wysokiego poziomu wód gruntowych, co wymaga dodatkowego zabezpieczenia wykopów. W gruntach piaszczystych lub podmokłych, ściany wykopu mają tendencję do osiadania, co bez odpowiedniego szalowania zagraża bezpieczeństwu osób pracujących przy układaniu rury.

W takich sytuacjach niezbędne jest zastosowanie szalunków punktowych lub liniowych, które utrzymują stabilną konstrukcję wykopu przez cały czas trwania prac montażowych. Dodatkowo, przy wysokim poziomie wody gruntowej, konieczne może być zastosowanie igłofiltrowania, czyli systemu odwadniania wykopu, aby umożliwić ułożenie rury na suchym i dobrze przygotowanym podłożu.

Praca w trudnych warunkach geologicznych

Napotkanie na skałę lub dużą ilość głazów w wykopie wymaga zastosowania ciężkiego sprzętu lub technik wiercenia, co znacząco podnosi koszty realizacji całego zadania. Niezależnie od napotkanych trudności, musisz zachować wymaganą głębokość, co w przypadku skał może wiązać się z koniecznością wykonania dodatkowej izolacji rury, aby zniwelować różnice w temperaturze między gruntem a wodą.

Wszystkie te działania muszą być zgodne z lokalnymi przepisami dotyczącymi ochrony infrastruktury podziemnej, aby nie doszło do uszkodzenia innych mediów, jak kable energetyczne czy linie gazowe. Zawsze przed rozpoczęciem wykopów sprawdź mapy uzbrojenia terenu w lokalnym urzędzie miasta lub gminy, co pozwoli uniknąć kolizji z istniejącymi instalacjami.

Znaczenie odwodnienia terenu

Prawidłowe odwadnianie wykopu jest fundamentem trwałości każdego połączenia instalacyjnego, ponieważ woda z gruntów może wypłukiwać drobne frakcje piasku spod rury, prowadząc do jej nierównomiernego osiadania. Zjawisko to, nazywane wymywaniem, jest odpowiedzialne za powstawanie pęknięć w miejscach wpięcia do głównej magistrali wodociągowej, gdzie naprężenia są największe.

• Utrzymuj dno wykopu suche przez cały czas montażu.
• Zabezpiecz końce rury przed wpadnięciem do środka zanieczyszczeń.
• Zastosuj odpowiednią podbudowę z tłucznia lub żwiru w terenach podmokłych.
• Kontroluj szczelność złączy bezpośrednio po ich wykonaniu.

Jakie są najczęstsze błędy podczas montażu przyłącza?

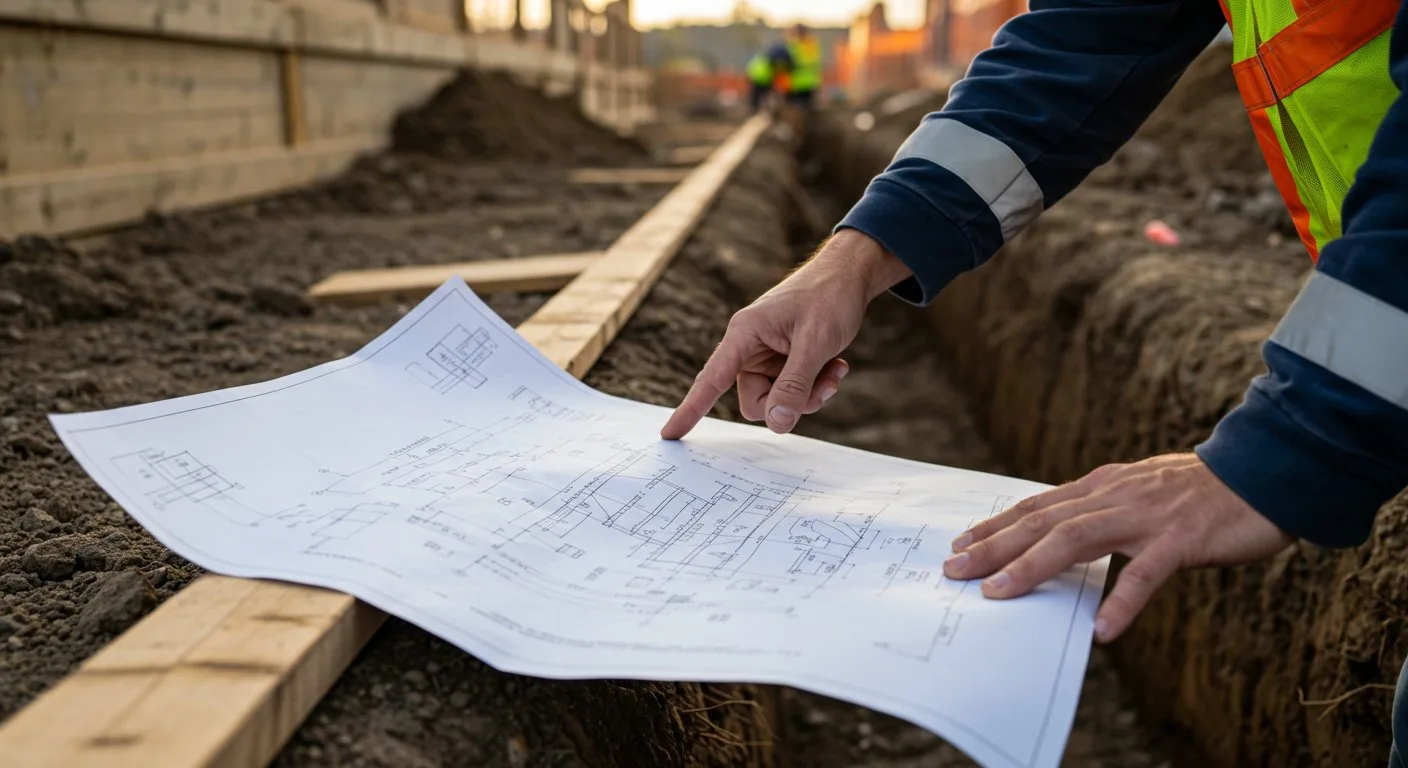

Wykonawca sprawdza projekt techniczny instalacji, aby precyzyjnie wyznaczyć miejsce przyłącza wody do fundamentów domu.

Najczęstsze błędy podczas montażu przyłącza wodociągowego wynikają z pośpiechu oraz braku podstawowej wiedzy technicznej, co w dłuższej perspektywie skutkuje koniecznością kosztownych poprawek. Do grupy tych błędów zaliczam przede wszystkim układanie rur na dnie wykopu bez wykonania odpowiedniej podsypki piaskowej, co prowadzi do punktowych nacisków na ścianki rury.

Kolejnym poważnym zaniedbaniem jest niewłaściwe zabezpieczenie miejsca wpięcia w rurę główną, co pod wpływem zmian temperatury gruntu może ulec rozszczelnieniu. Pamiętaj, że oszczędzanie na jakości materiałów instalacyjnych, jak uszczelki czy złączki, zawsze kończy się awarią, której koszt usunięcia przewyższy wszelkie wcześniejsze zyski z zakupu tańszych produktów.

Zlekceważenie przepisów dotyczących przemarzania

Zlekceważenie głębokości przemarzania gruntu, o czym już wspominałem, to najpoważniejszy błąd, który dyskwalifikuje instalację z bezpiecznego użytkowania w okresie zimowym. Jeśli rura zostanie ułożona na zbyt małej głębokości, woda wewnątrz niej zamarznie, co jest zjawiskiem nieodwracalnym w swojej destrukcyjnej sile dla samej instalacji, jak i przyłączy domowych.

Zawsze sprawdzaj aktualne mapy klimatyczne dla swojego regionu, ponieważ zmiany w strukturze klimatu mogą wpłynąć na głębokość, do której przemarza grunt w Twojej lokalizacji. Nie sugeruj się tym, jak głęboko położone są przyłącza sąsiadów, gdyż mogły one być wykonywane w innych warunkach lub przy użyciu starszych standardów budowlanych.

Niewłaściwe zagęszczenie obsypki

Ostatnim, ale równie ważnym błędem jest niedokładne zagęszczenie obsypki wokół rury, co powoduje, że grunt nad nią osiada przez kolejne miesiące, tworząc zagłębienia w terenie. Wody opadowe gromadzące się w tych zagłębieniach przenikają wgłąb wykopu, co może prowadzić do destabilizacji terenu oraz zwiększonego obciążenia rury wodociągowej.

Zalecam warstwowe zasypywanie wykopu z jednoczesnym zagęszczaniem każdej warstwy ziemi, używając do tego celu wibratora płytowego, jeśli warunki na to pozwalają. Pamiętaj o tym, aby pierwszą warstwę obsypki wykonywać ręcznie w bezpośrednim sąsiedztwie rury, co zapobiegnie przypadkowemu uszkodzeniu rurociągu przez maszynę budowlaną.

Podsumowanie

Prawidłowe wykonanie przyłącza wodociągowego wymaga przede wszystkim przestrzegania wytycznych dotyczących głębokości montażu, która musi przekraczać strefę przemarzania gruntu. Zastosowanie wysokiej jakości rur PE 100 RC oraz wykonanie profesjonalnej obsypki piaskowej eliminuje większość ryzyk związanych z eksploatacją instalacji.

Dbałość o każdy detal na etapie projektowania, weryfikacja szczelności podczas prób ciśnieniowych oraz precyzyjna dokumentacja powykonawcza to fundamenty, które pozwolą Ci na wieloletnie korzystanie z bezawaryjnej sieci wodociągowej. Każda wydana złotówka na certyfikowane materiały oraz doświadczonych wykonawców zwraca się w postaci braku konieczności kosztownych prac naprawczych w przyszłości.
